9万6000円で落札されました

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

現在ヤフーオークションにニキシー管を利用したすごくオシャレな自作時計が出品されています。価格は現在5万3000円まで上がっており、前回出品されたほぼ同様の物は9万2000円で落札されましたが今回値段はどこまで上がるでしょうか?




ニキシー管と言うのはガラス製で真空管のようなバルブの形状をした表示放電管の事で、その昔、まだ7セグメントLEDや発光ダイオードが無い時代に鉄道の切符自動販売機など、様々な場面で数字表示器として使われていたようです。

この出品物は、今ではすっかりその役目を終えてしまったニキシー管を使用している訳ですが、ニキシー管を見たことも無い自分からすると、レトロ感たっぷりどころかすごく斬新なデザインに見えます。

そしてスゴイのがここからでして、この出品者さんは小さな基盤に沢山の部品を実装し、「USB接続で自動時刻合わせ」、「設定専用ソフトウェアを開発し、時刻同期や輝度調整が可能」、「コロン表示(:)も対応」、「時刻バックアップ」などの機能も搭載してしまいました。

今までこのブログでは「ガンプラを改造した出品者」、「ドリームキャストをPC化した出品者」、「すごく可愛いハンドメイド品を作る出品者」などの自分の特技を存分に発揮している人を紹介しましたが、ヤフオクではそう言う技術を持っているとやはり強みがありますね。

今回紹介したニキシー管時計の機能説明動画は以下となります。



【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)

【新ケース】 卓上ニキシー管時計 完成品(ロシアIN-16仕様)


出品物の情報

機能説明のムービーを用意しています。15Mbyte
(mpeg-4です。Apple Quick TimeもしくはGOMプレーヤが必要です。)

ニコニコ動画のアカウントをお持ちの方はこちら


容量の都合で載せることのできなかったさらに高画質な写真集はこちら

写真は毎回撮り直しています。(撮影日時が記載されているものに限る)


---新電源搭載---
高電圧発生回路を全面的に見直し、高い変換効率と5Vでの動作を実現しました。5Vで動作するようになりましたので、USBから電源を得て動作させることができます。 また、消費電力は従来の半分の0.5Wとなりました。
USBから電源を得ることで、パソコンを立ち上げると自動的に点灯させることもできます。

*ご使用になられるパソコンによっては、希にUSBの電流不足で動作しない場合があります。その場合は付属のACアダプタをご利用ください。


---商品概要---
*** ロシア製ニキシー管 IN-16使用 ***

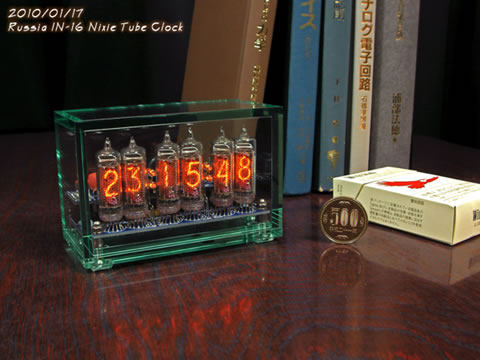

ロシア製ニキシー管 IN-16(新品)を6本使ったディジタル時計です。
卓上用ということで、できる限りコンパクトに作りました。
写真のように、手の平サイズです。(底面 108mm×54mm)
会社のデスクや書斎にいかがでしょうか。

電源をつなぐだけで動作します。
過電流による火災防止のため、電源ラインにポリスイッチを入れています。
手動で時刻調整可能です。背面の穴から、爪楊枝でスイッチをつついて行います。
高精度12.8MHz発振器を使用していますので、市販品よりも正確です。発振器のデータシートを元に計算すると、最大月差7秒となりました。市販のクオーツ時計に使用されている32.768kHz発振器が月差60秒程度ですので、それよりは正確です。同じ発振器を使用していた前作の時計を購入された方によると、月差3〜4秒程度とのことです。

*** ケースが新しくなりました ***
ケーズの素材に厚さ5mmのガラスエッジアクリルを採用。回路形状に合わせて特注しました。極めて高い精度で張り合わされた非常に美しいケースです。底面に透明ゴムを貼り、底面に傷が付くのを防いでいます。


---各種機能---
1.USBをインターフェースに利用した自動時刻あわせ
 時刻設定は、ボタン一つでパソコンと同期できます。これまでのように時計を見ながらタイミングをあわせるようなことはしなくて済むようになりました。

2.全ての設定をパソコンの画面上で行うことができます
 専用ソフトウェアとUSB接続であらゆる設定を行うことができます。

3.リアルタイムクロックを使用して時刻バックアップ。電源を切っても自動復帰
 時刻のバックアップ機能を備えているため、電源を入れ直しても自動的に再設定されます。通電中は高精度クロックを使用するため月差7秒以下です。バックアップ動作時は月差60秒程度です。

4.コロン「:」用の点灯/点滅/消灯が可能
コロン「:」はLEDではなく、ニキシー管と同じ原理で点灯するネオン球を使用しています。パソコンで点灯/点滅/消灯の設定が可能です。


5.拡張ポートを利用した機能追加(オプション)
  a.同じ基板を2台並べて、カレンダー機能を追加。(時計+日付)
  b.温度・湿度センサーを追加。
  c.外部ROMを搭載して、温度・湿度記録装置として運用。
  d.GPSモジュールを利用した、電波式時刻同期機能。
  e.光センサーを利用して、自動輝度調整。
   などなど、思いつく限りいくらでも。
拡張ポートは今後さらに増え続ける機能へ対応するために用意しました。GPSモジュールを利用した電波同期を利用することもできます。(販売予定日未定)

6.点灯時間の累積機能
点灯時間を1時間単位で記録します。最大7.5年分記録可能です。




---その他---
なるべくご希望に添えるよう努力いたします。

---------------------------------

おかげさまで、大好評をいただいております。
前回に引き続き、感謝の気持ちを込めて送料無料とさせていただきます。


---商品内容---
1. アクリルケース付き、ニキシー管時計
2. 超小型5V ACアダプタ
  44mm(L)x34mm(W)x22mm(H)
  コード長:1.5m
3. USBケーブル A-miniB
  コード長:1.5m
4. 各種ソフトウェアCDとインストールマニュアル

**硬貨や書籍、煙草の箱はサイズ比較用のサンプルです。
***煙草の箱は譲っていただいた物で、私は吸いませんので商品に臭が付いているようなことはありません。

---スペック---
全体サイズ:幅108mm 奥行き54mm 高さ73mm
ニキシー管時計モジュールサイズ:幅96mm 奥行き42mm 高さ60mm
電源:5V(ACアダプタ) or USBバスパワー ニキシー管:180V 制御部:5V
ニキシー管:ロシア製 IN-16 新品
使用電力:平均0.5W (ACアダプタ使用時は0.6W)

専用ソフトウェア
Windows XP/Vista 対応
*他のOSは動作保証できません。また、Mac OSは非対応です。
**Windows 7 について、ドライバを提供しているメーカでは対応済みとなっていますが、当方にテスト環境が無いため保証できません。

☆参考データ
東京電力 第3段階料金 1kWh 24円13銭 従量電灯B 燃料費調整額を除く
0.5Wを1日24時間点灯で、

1ヶ月 : 約9円
1年  : 約106円
